SGZ630/220刮板輸送機技術參數|嵩陽煤機

一、使用條件

內蒙煤礦高檔普采工作面，面長160m，煤層平均厚度約1.3m，煤層傾角5°～10°，仰采，底板巖性為泥巖。軌道順槽寬3m、高2m矩形，皮帶順槽寬3m、高2m矩形。機頭機尾探出煤壁最大1.2m。

二、SGZ630/220刮板輸送機范圍

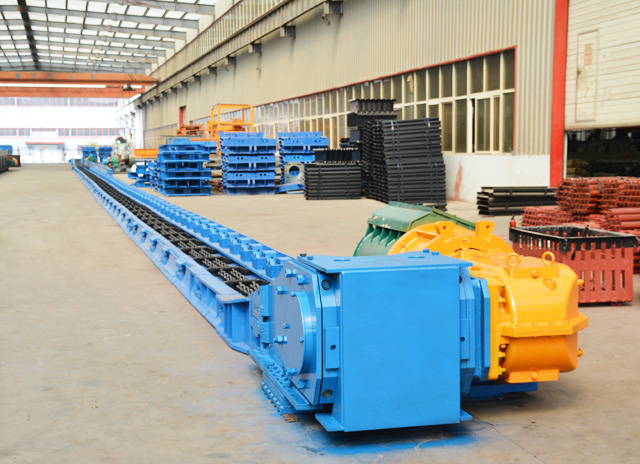

1、SGZ-630/220型刮板輸送機1套，工作面長度160m。由機頭傳動部、機尾傳動部、機頭過渡槽、機尾過渡槽、中部槽、調節槽、電纜槽、刮板鏈、齒軌和推移座等組成。

①圓環鏈：

形式：中雙鏈          圓環鏈材質：優質合金鋼20MnNiMoCr54

圓環鏈規格：φ26×92-C（199環） 圓環鏈破斷負荷：850kN

連接方式：鋸齒連接環

②刮板

刮板材質：27SiMn      刮板間距1104mm

規格：整體鍛打

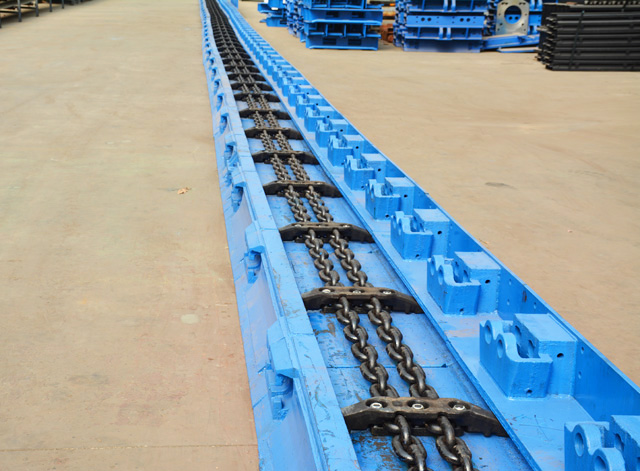

③中部槽：

規格：252×590（內寬）×1500mm    材質：ZG30SiMn

形式：整體鑄焊封底結構形式       數量：110節

連接強度:2000KN            連接方式:啞鈴連接

中板厚度25mm               材質：NM360

封底板厚度16mm             材質：NM360

④鏈輪軸組

形式：采用浮動密封         材質: 優質合金鋼鍛造成型

軸承:SKF或國產哈瓦洛優質軸承

⑤電動機：

功率:2×110KW            電壓等級 : 1140/660V

冷卻方式:風冷

⑥緊鏈方式：緊鏈器閘盤緊鏈

2、相關配套設備

①采煤機:MG150/345-W型。

②液壓切頂支柱：ZQ18/1200型。

三、設計依據規范及標準

1、制造標準符合MT/T105-2006刮板輸送機通用技術條件； GB/T12718-2009礦用高強度圓環鏈；MT/T101-2000刮板輸送機用減速器檢驗規范；MT/T103-1995礦用刮板輸送機出廠檢驗規范、MT/T464-1995礦用刮板輸送機通用安全技術條件等煤炭行業標準。

2、產品應滿足《煤礦安全規程》(2016年)有關規定。
